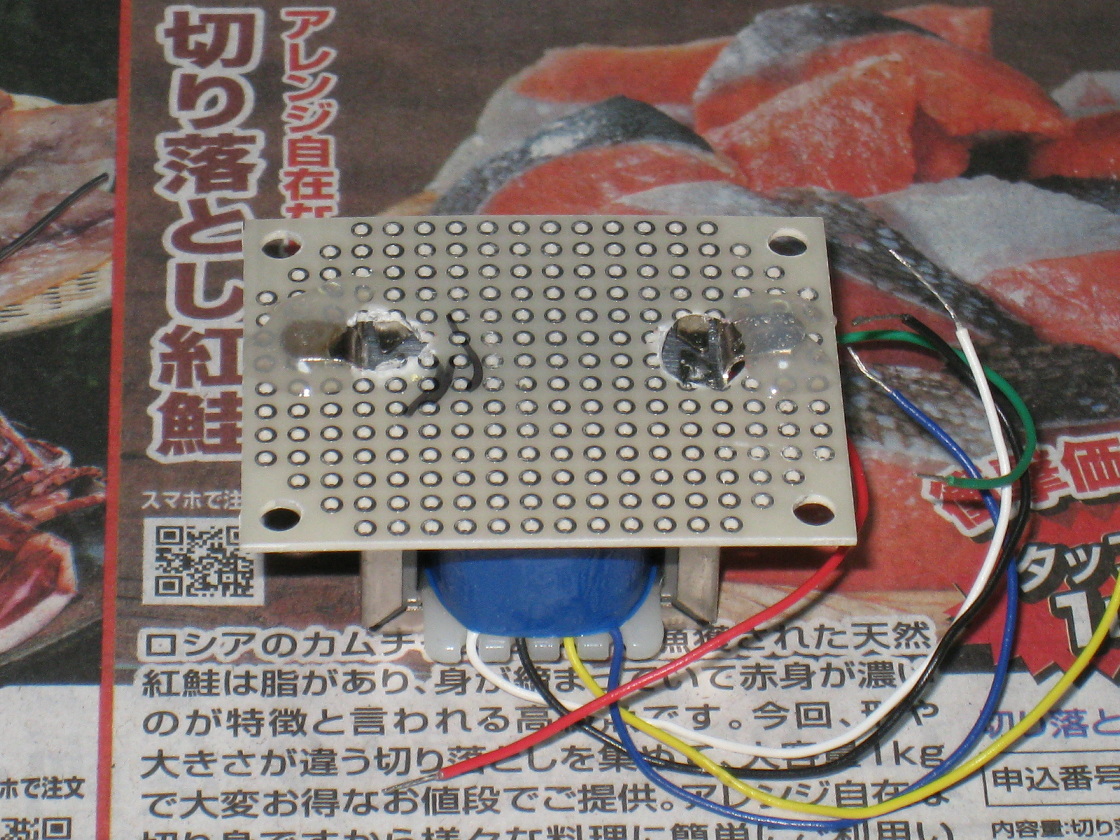

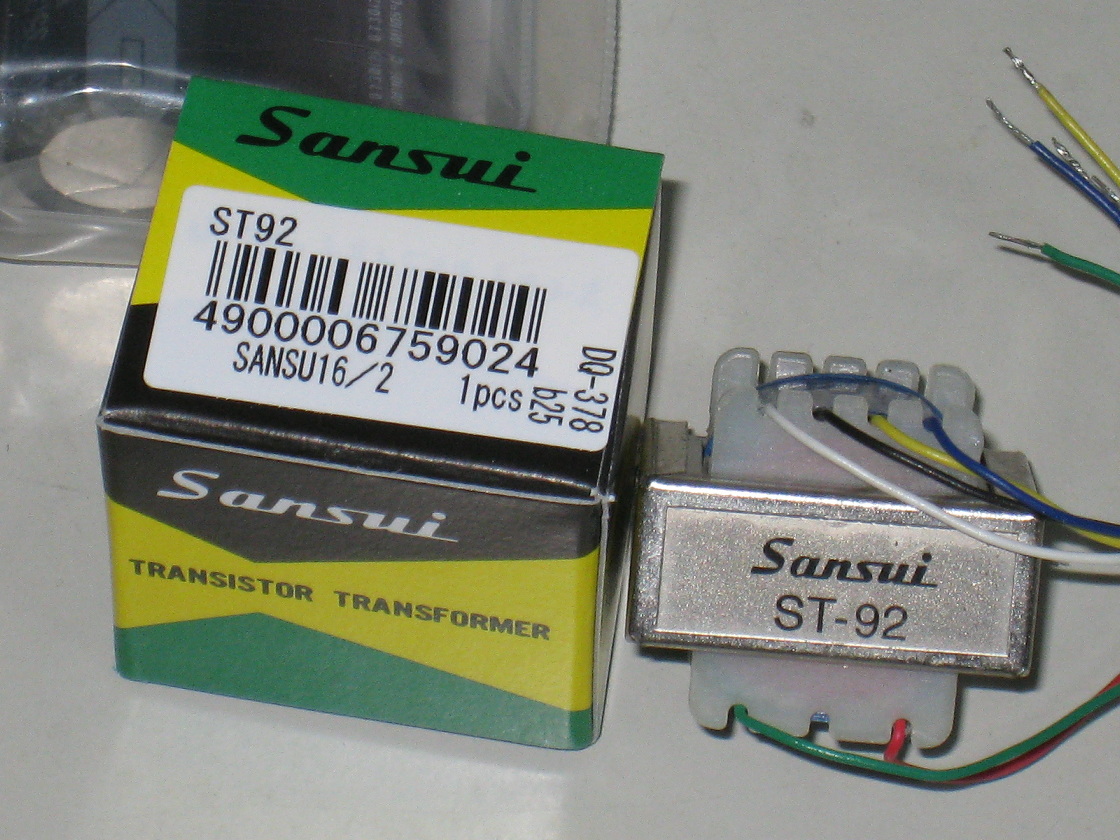

トランス(山水ST-92)を使ったモノラルアンプの製作

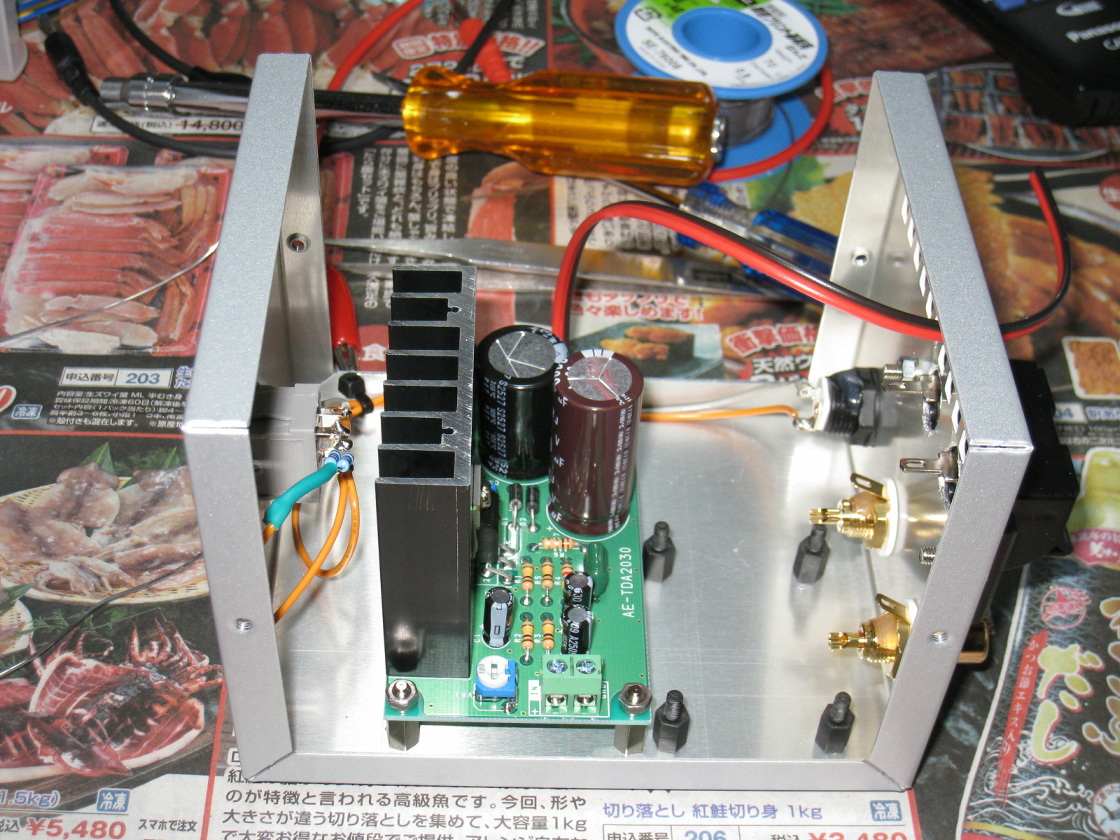

800円と低価格な10Wモノラルパワーアンプキット(TDA2030)の音(BGMとして)が気にいったので、トランス(山水ST-92)を使ってモノラルアンプを作ってみました。

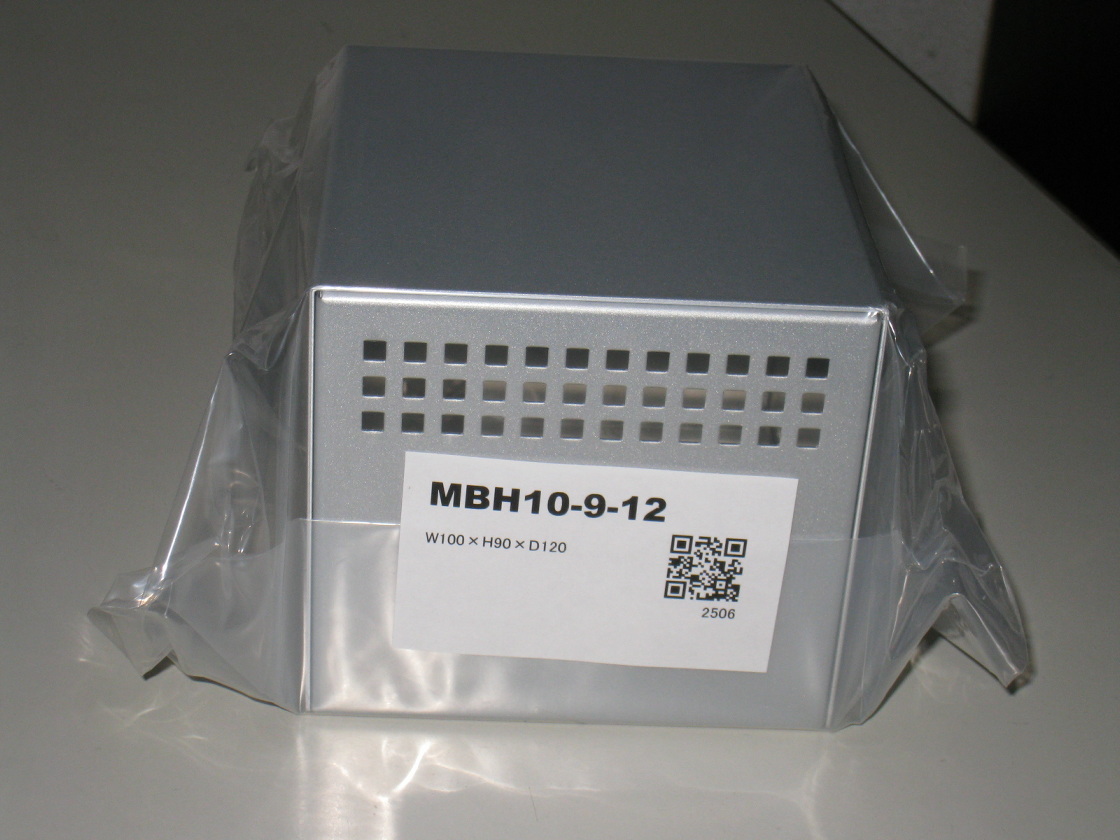

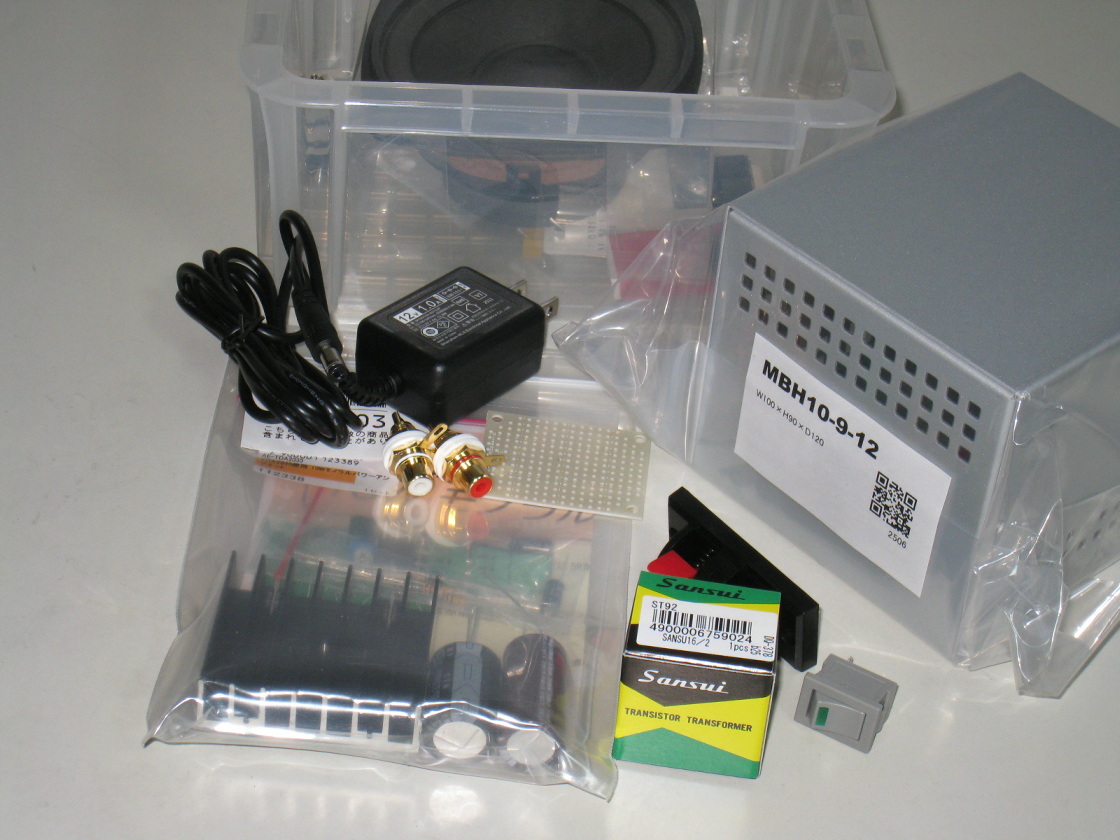

ケースはタカチのMBH10-9-12(放熱穴もあり)・ACアダプターは12V1Aのものが余っていたのでこれを使います。

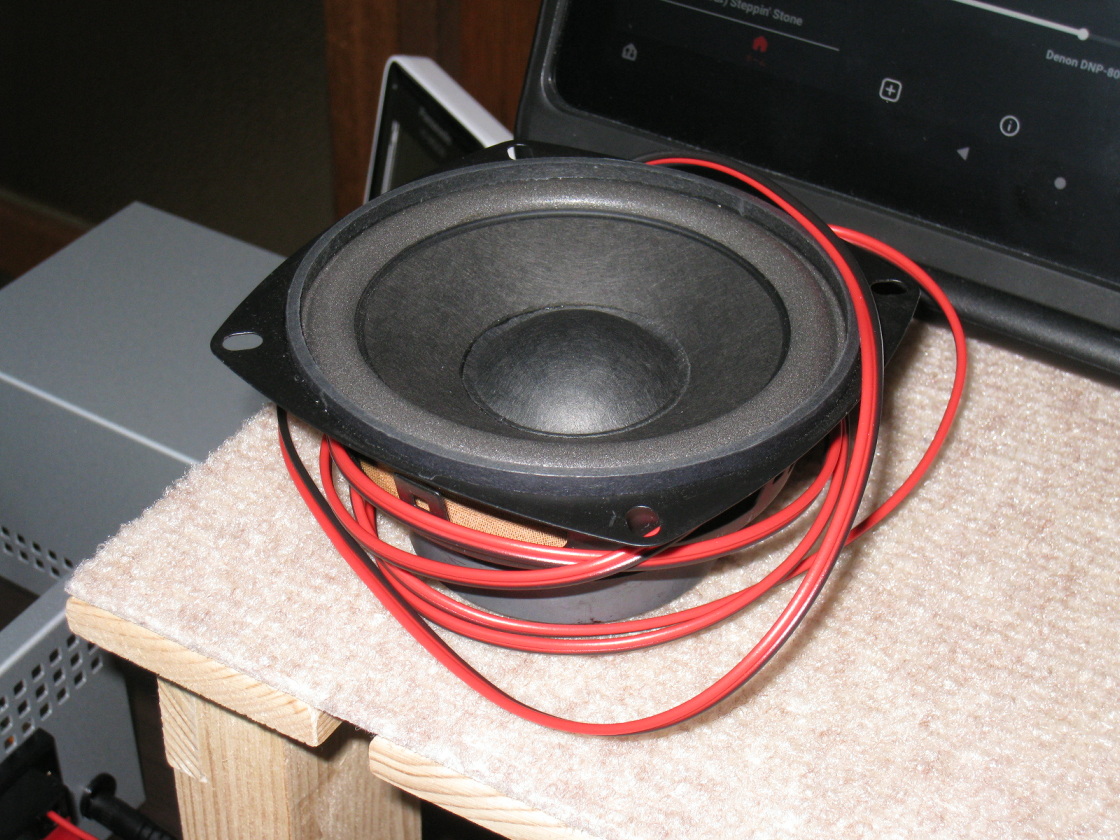

ボックスの中に写っているスピーカーはテスト用として購入した秋月のフルレンジスピーカーユニット10cm8Ω10Wのものです。


　　

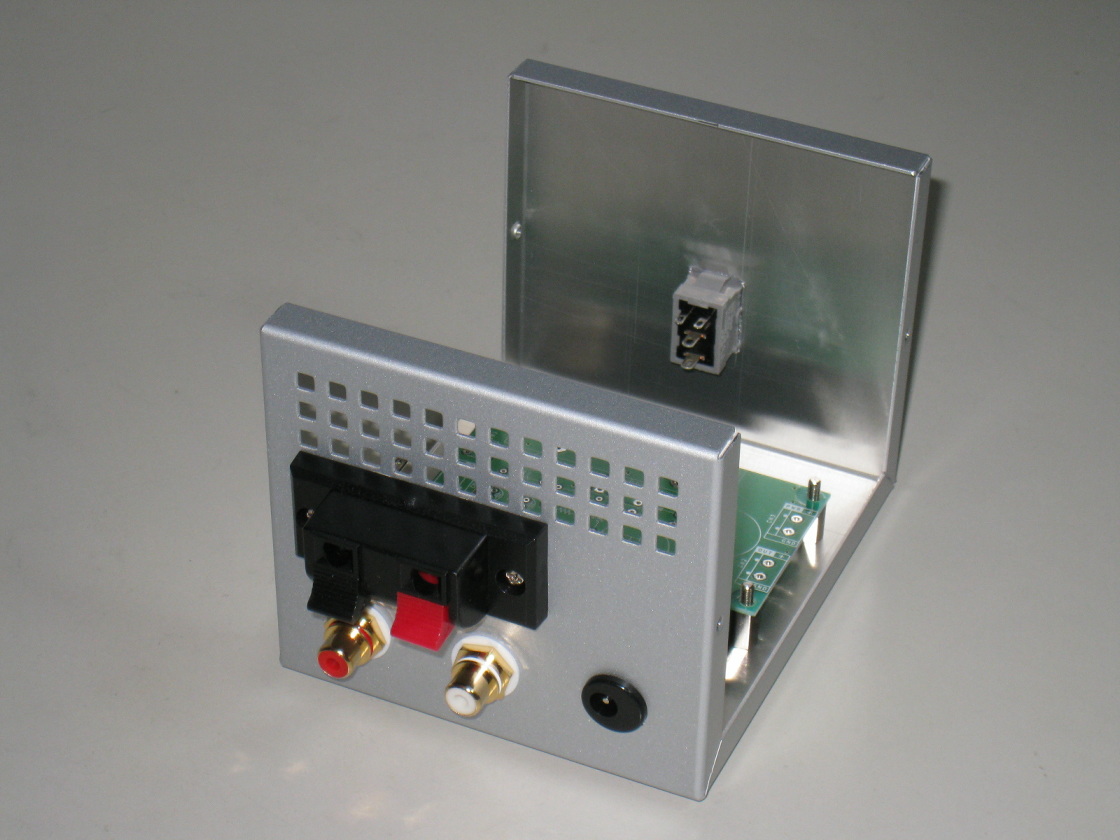

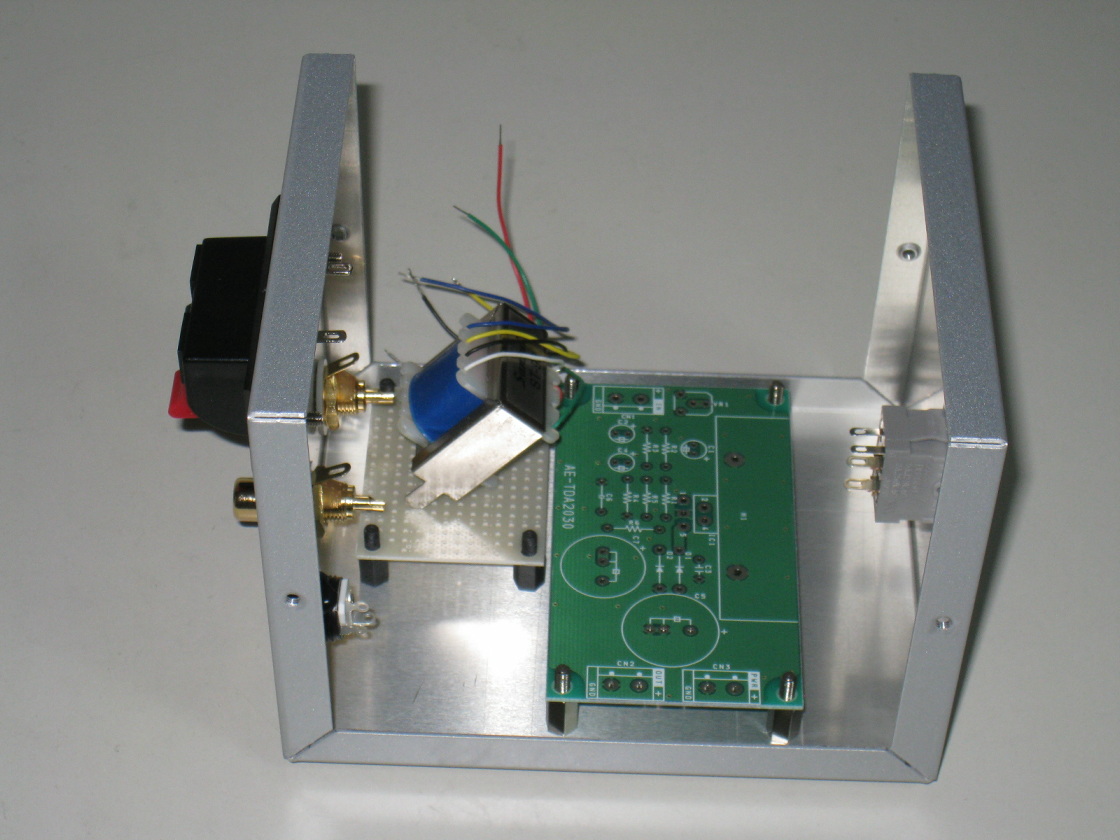

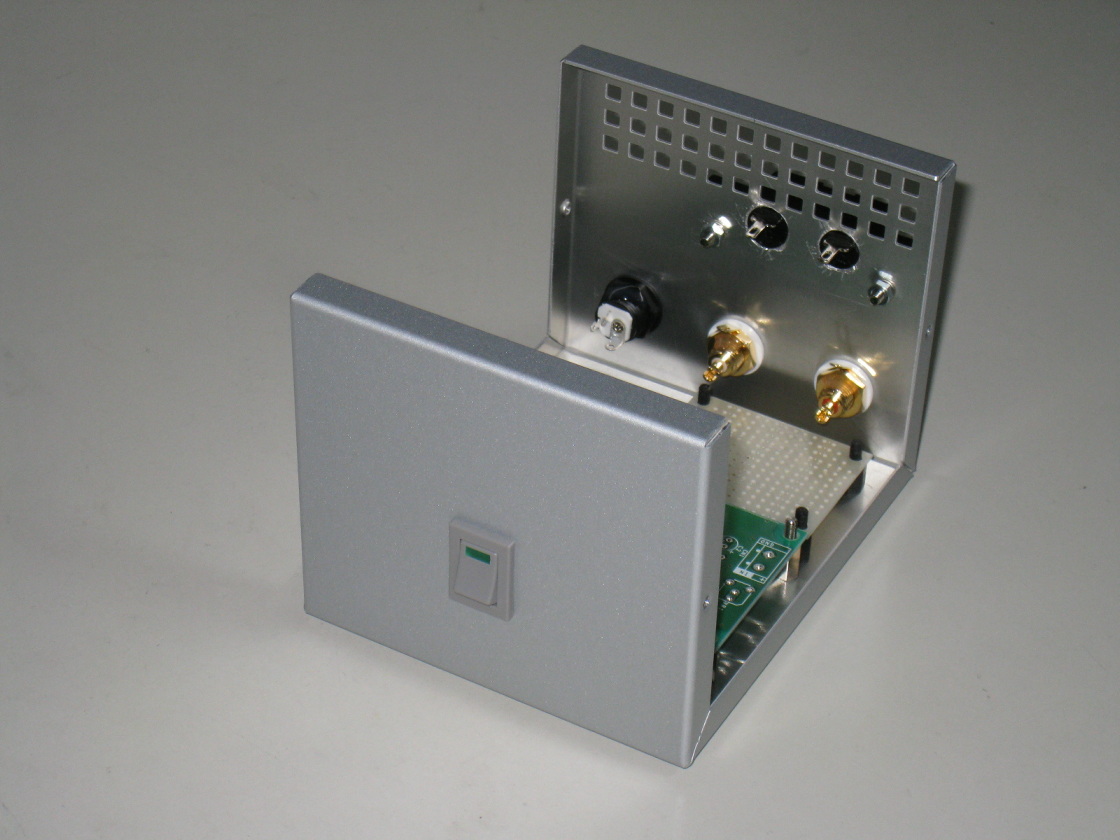

ケースがコの型のため、穴あけ後のバリ取りが完全には出来なかった。
　　


ボリュームは基板に付いてるものを利用し、音量はタブレット等で調整します。
　　

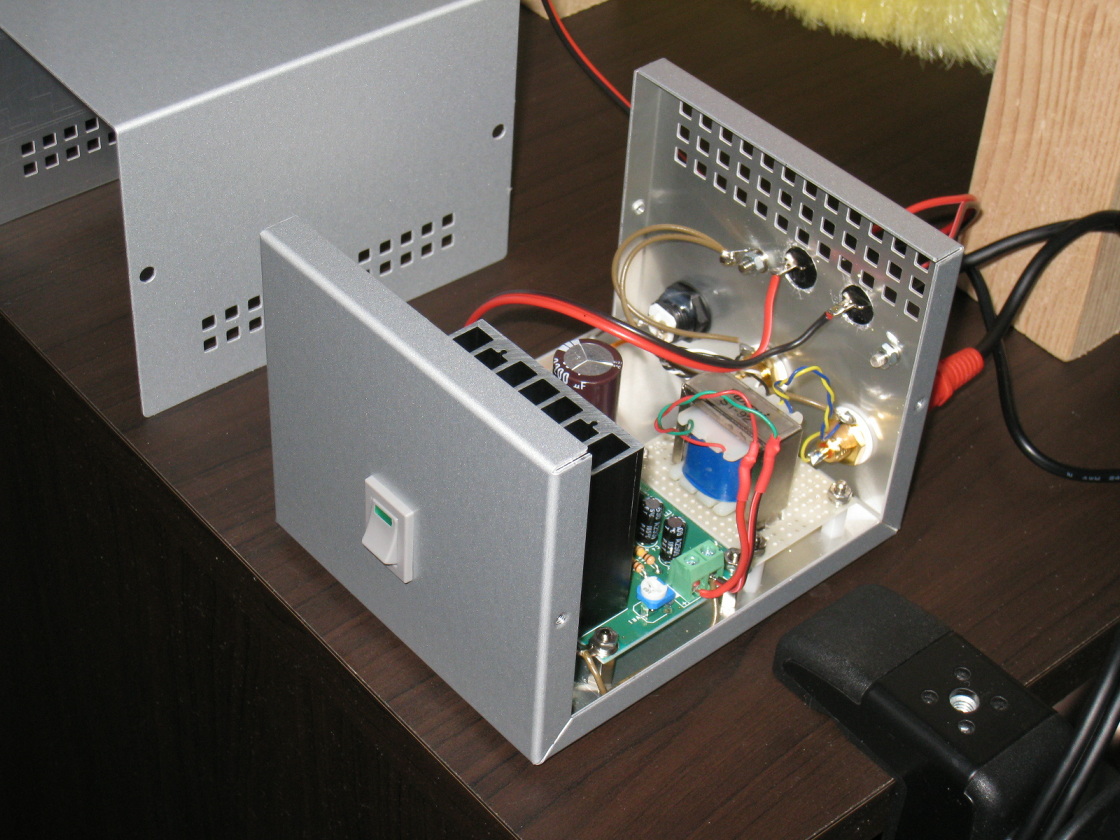

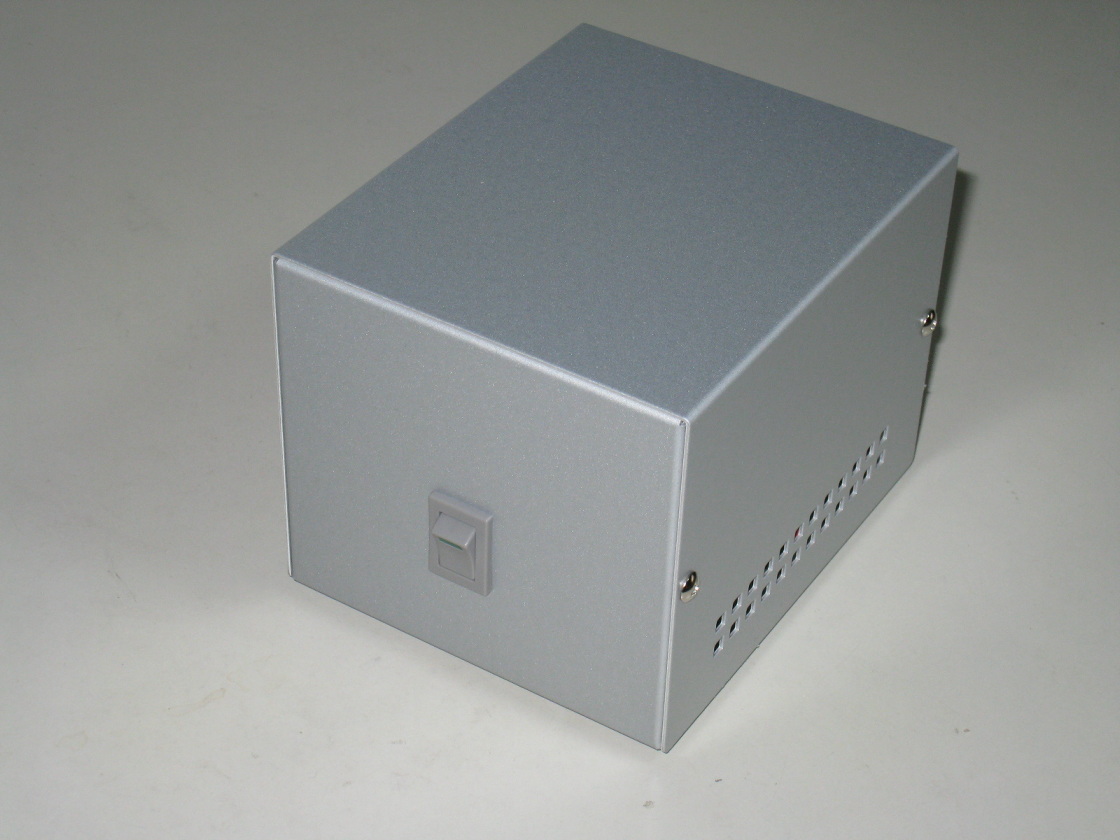

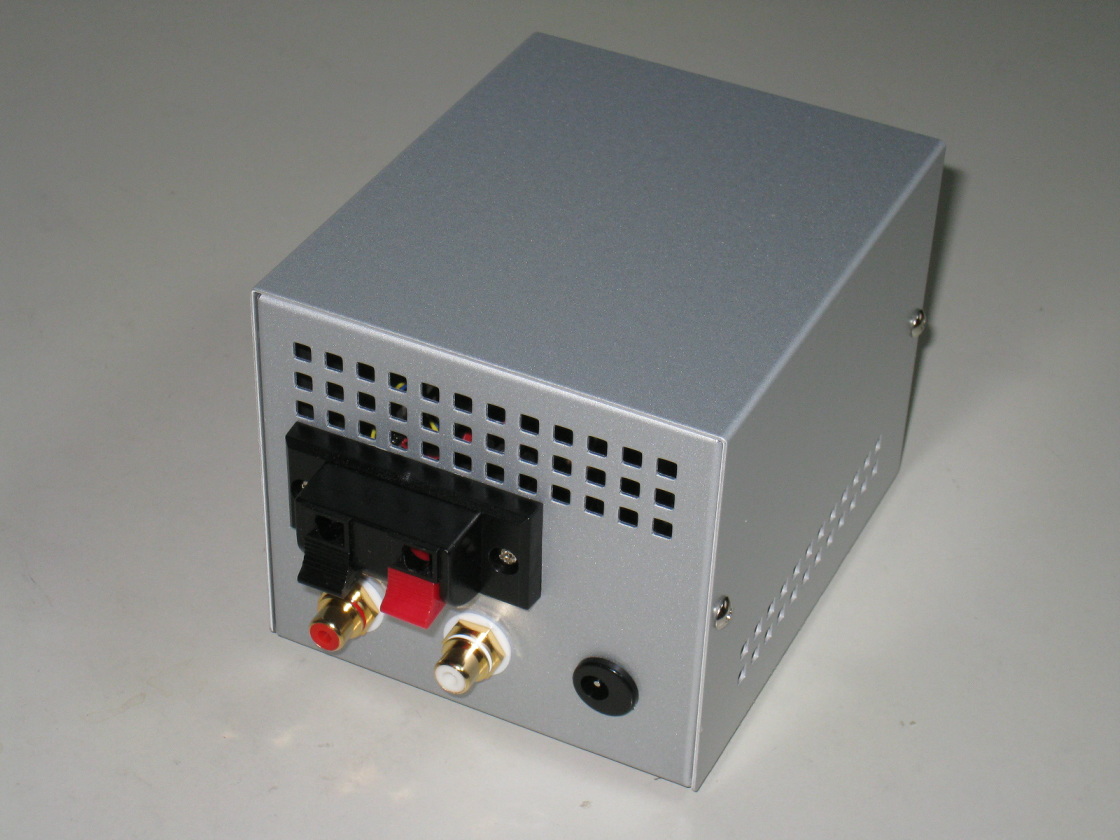

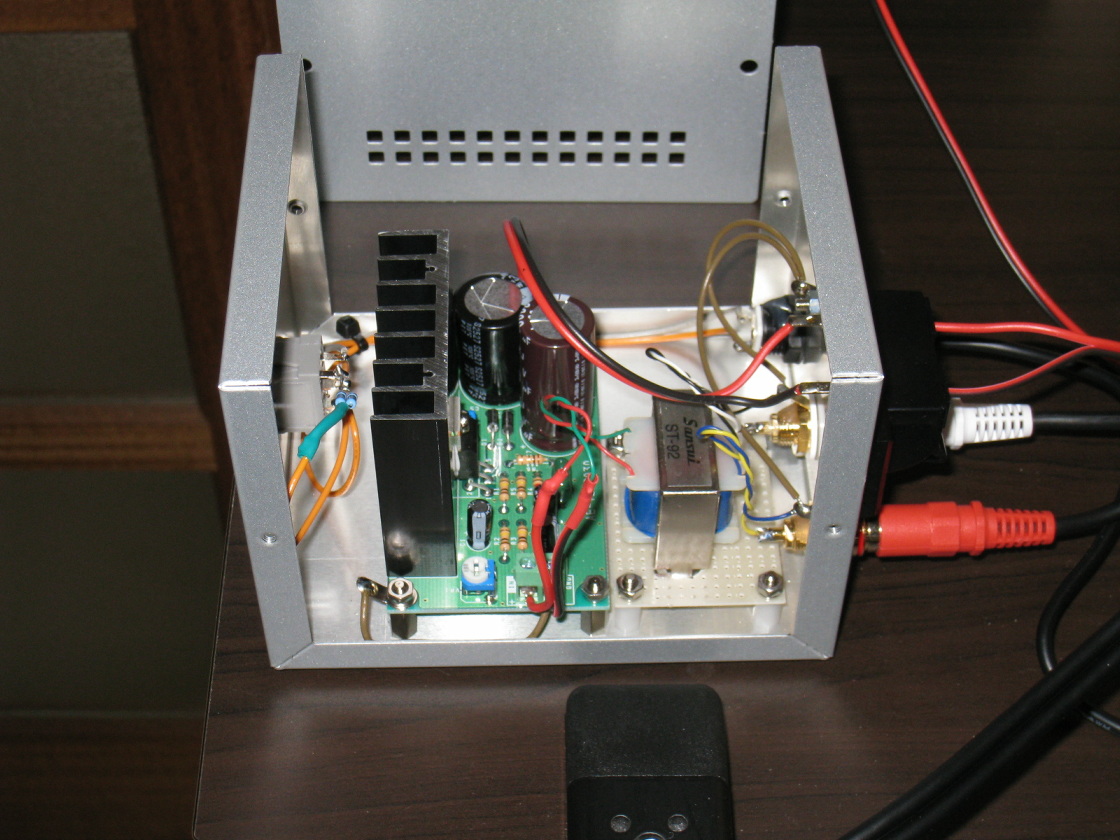

アースを見直して完成。ノイズもありません。(2026年2月14日完成)
　　

仮のスピーカーで音出しも問題なし。このスピーカーをエンクロージャーにでも入れるかな？

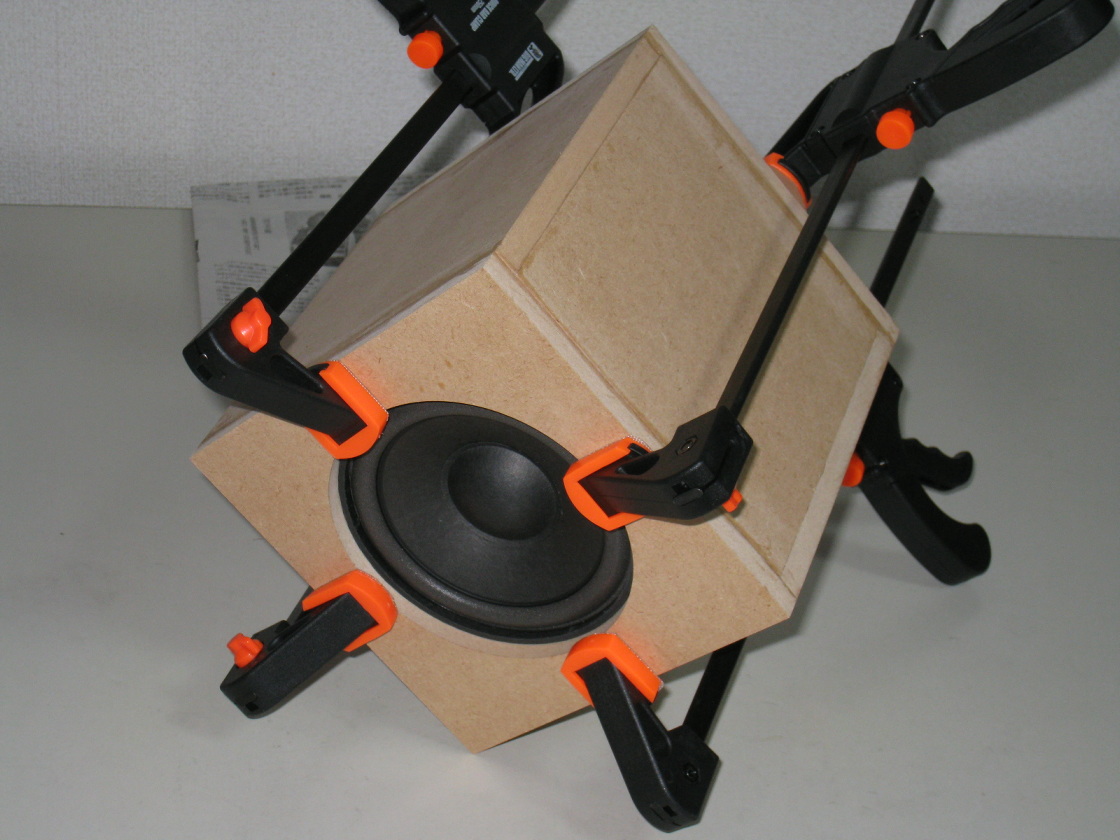

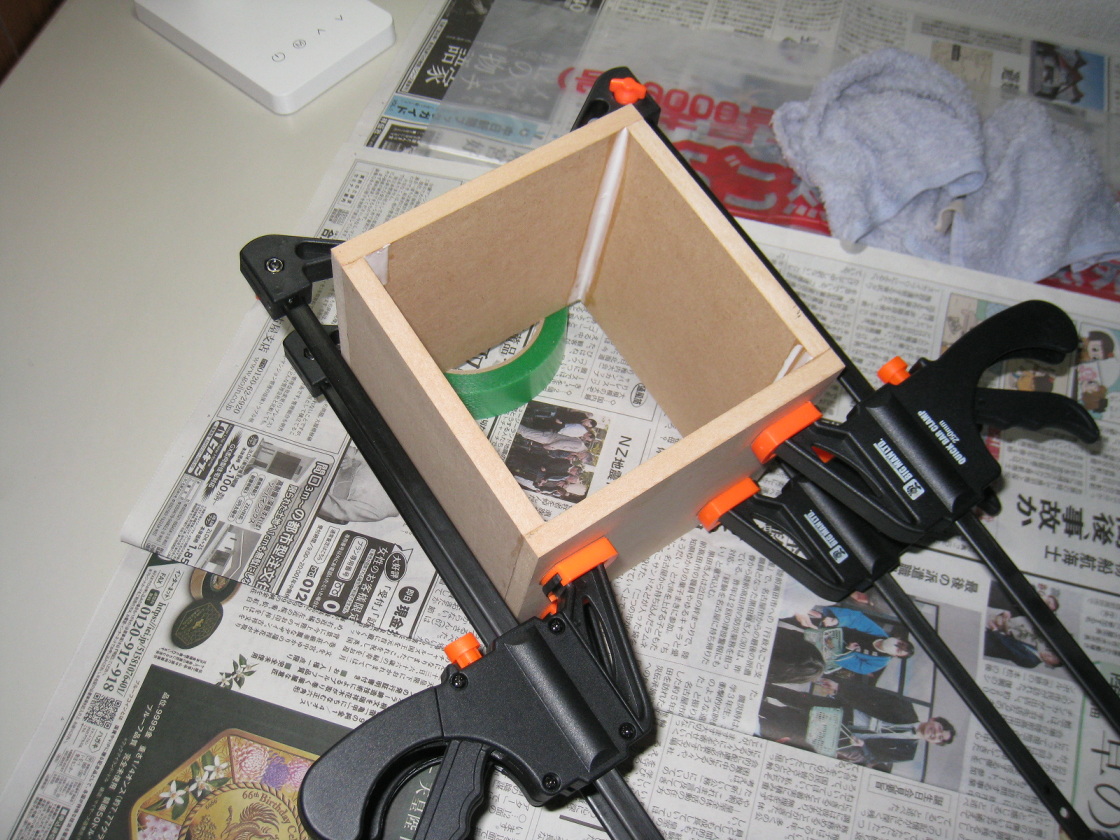

ヤフオクでUkigokEさんからエンクロージャーを購入しました。２個セットですが、とりあえず１個のみ製作中です。
　　

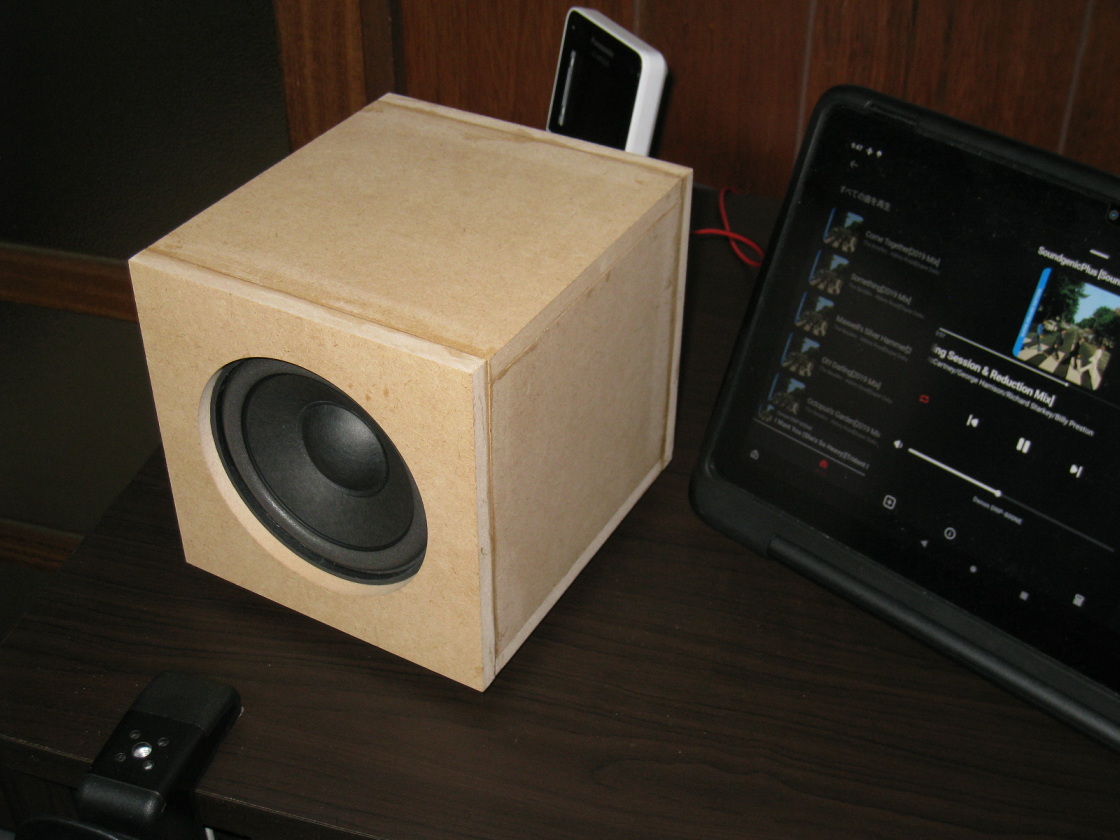

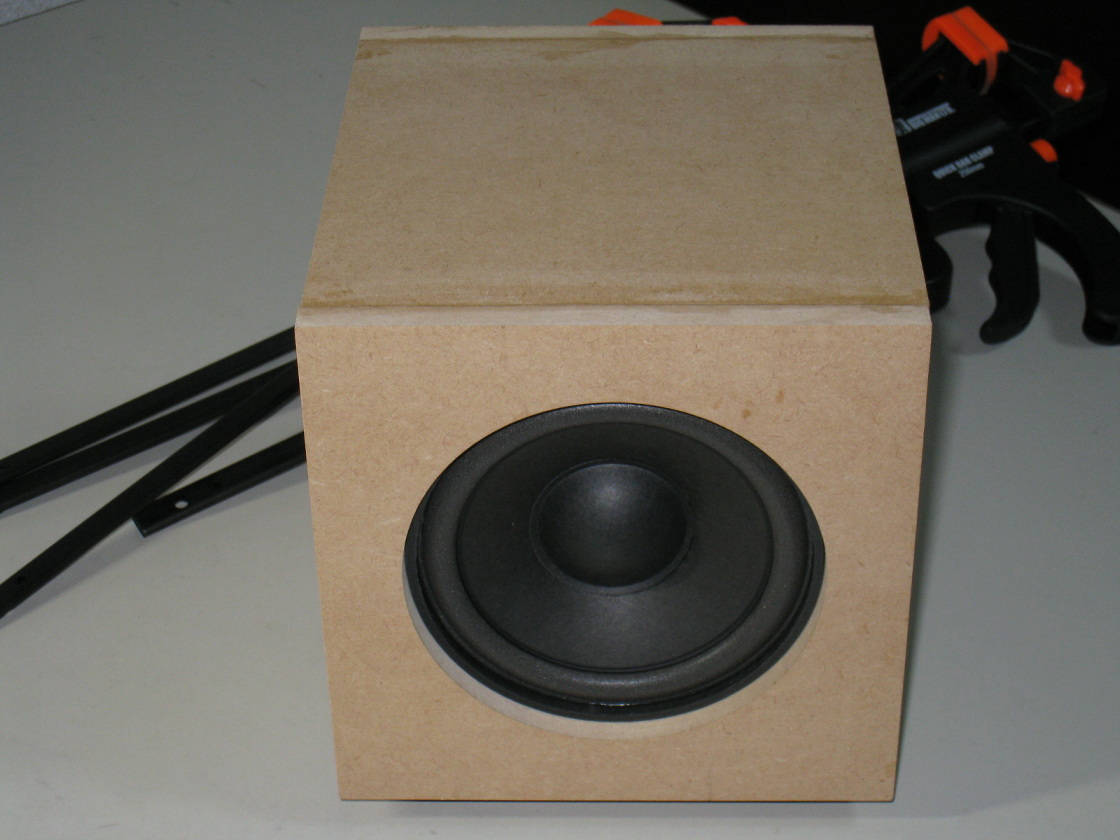

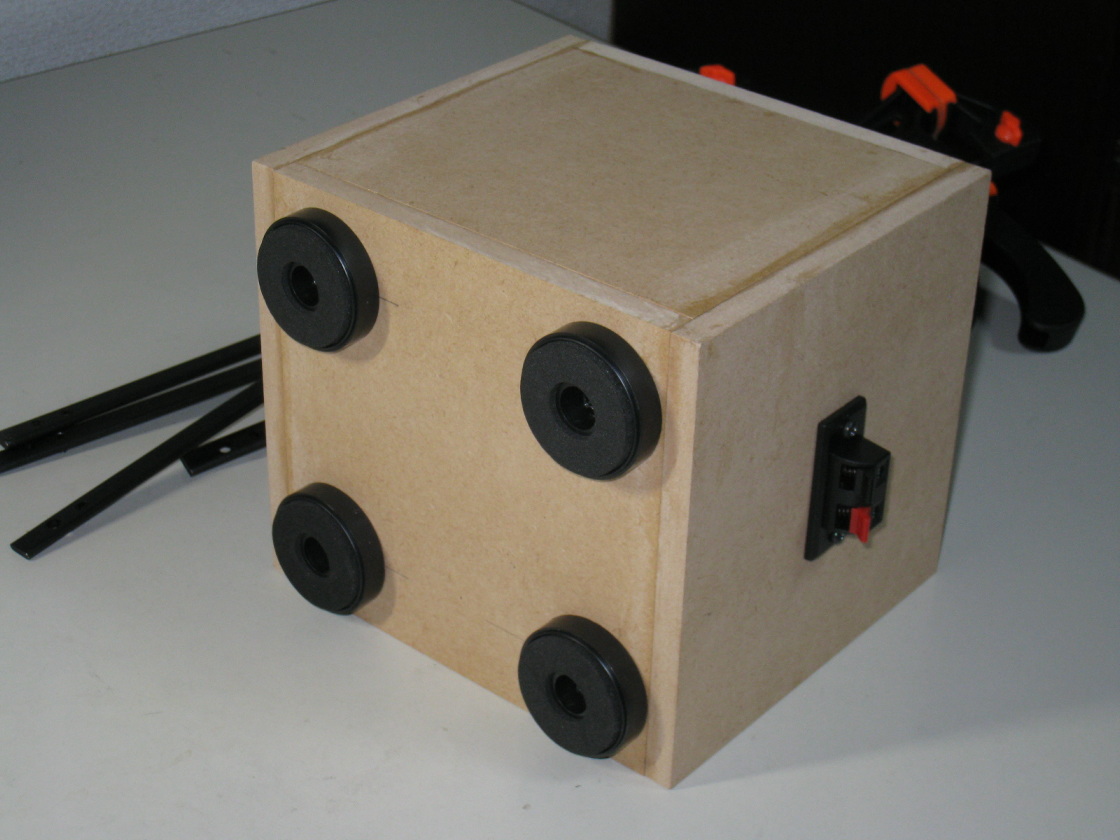

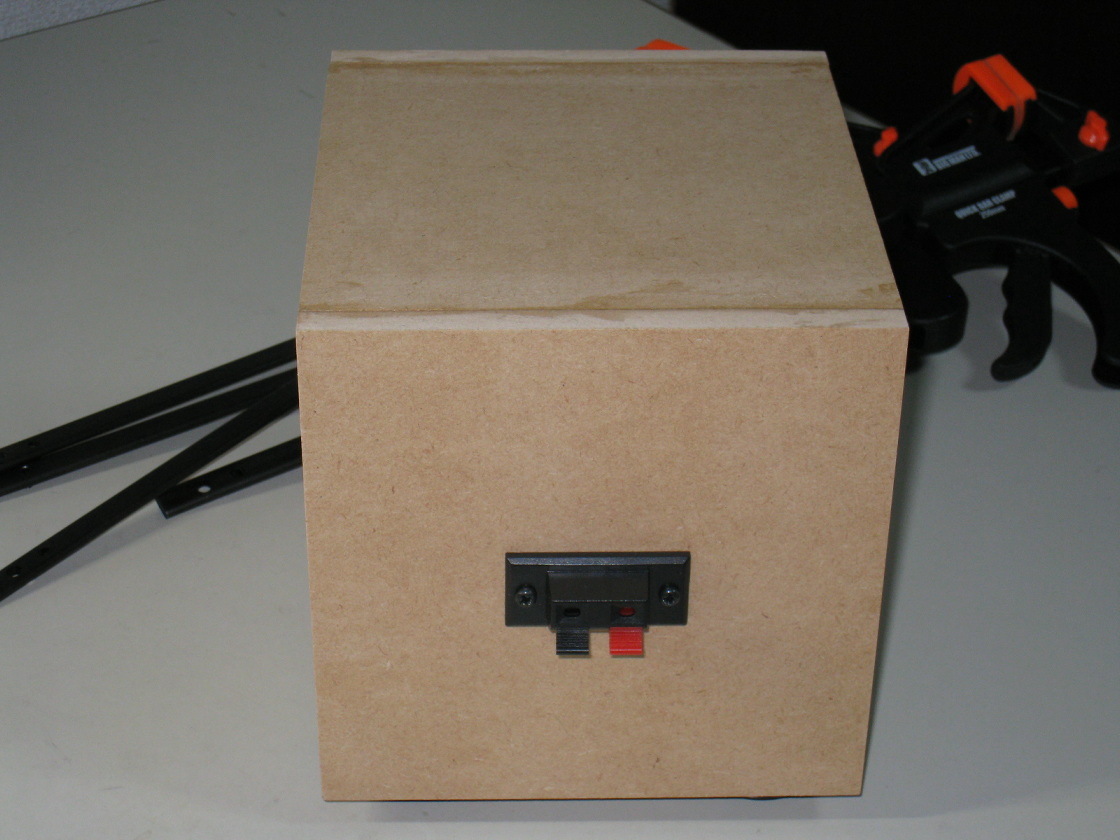

エンクロージャーが完成。吸音材はどの程度が良いか判らず適当に入れました。足の部品も余っていたので取り付け。(2026年2月24日完成)
